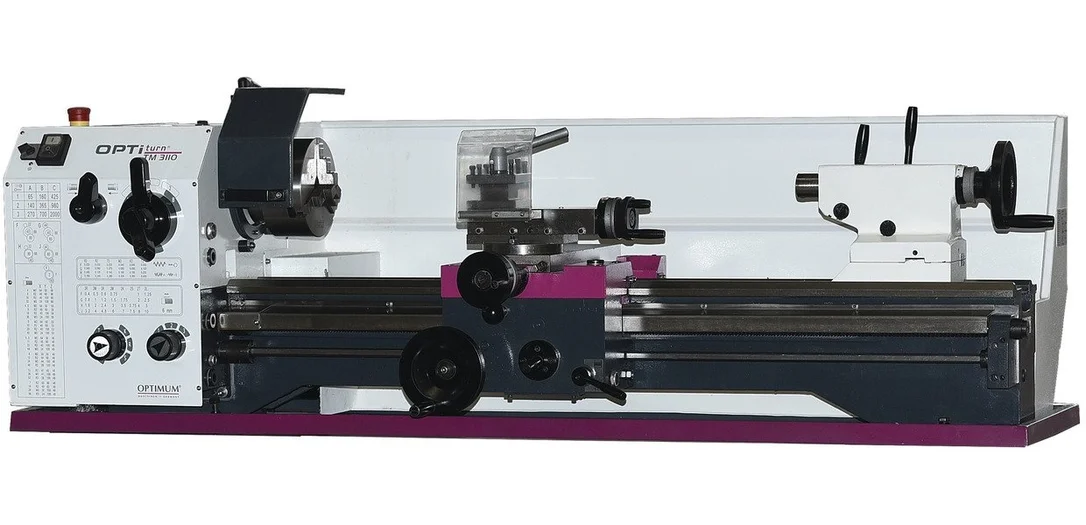

Optiturn TM3110 Tokarka do metalu 400V 1,1 kW Rozstaw osi 1000 mm Otwór wrzeciona 38 mm Cechy szczególne
Posuw wzdłużny i poprzeczny: Maszyna posiada posuw wzdłużny i poprzeczny do automatycznego i spójnego toczenia, niezbędnego do uzyskania doskonałej jakości powierzchni.
Precyzja: gwarantowana dokładność współosiowości końcówki wrzeciona lepsza niż 0,015 mm i dokładność współosiowości uchwytu lepsza niż 0,04 mm
Solidne łoże: Mocno użebrowane łoże pryzmatyczne jest wykonane z żeliwa szarego, hartowane indukcyjnie i precyzyjnie szlifowane.
Funkcjonalność luźnej głowicy: Luźną głowicę można przesuwać o ±5 mm w celu obracania stożków, wraz z dźwignią szybkiego zacisku i precyzyjnym odczytem 0,02 mm.
Prowadnice: Hartowane indukcyjnie i precyzyjnie szlifowane prowadnice pryzmowe. Wszystkie prowadnice są regulowane za pomocą kluczy V
Napęd: płynnie działający napęd posuwu z zaokrąglonymi kołami zębatymi, pracujący w kąpieli olejowej
Wałek posuwu: Z wałkiem posuwu do gwintowania lub automatycznego toczenia wzdłużnego. Automatyczny napęd wrzeciona wzdłużnego / poprzecznego
Sterowanie: Przełącznik wyboru w prawo/w lewo
Wrzeciono: Walcowane wrzeciono trapezowe jest podparte na 2 łożyskach spiekanych, uzupełnionych łożyskami oporowymi.
Dane techniczne
Napięcie: 3×400 V
Moc: 1,1 kW
Pojemność
Wysokość środka: 155 mm
Odległość między osiami: 1000 mm
Średnica obrotu nad łóżkiem: 323 mm
Średnica obrotu nad prowadnicą: 216 mm
Szerokość łoża: 190 mm
Liczba prędkości: 9
Prędkość wrzeciona: 65 – 2 000 min-¹
Końcówka wrzeciona: MK 5
Krzywka wrzeciona: DIN55029 D1-4″
Otwór wrzeciona: 38 mm
Kroki gwintowania i posuw
Posuw wzdłużny: 0,02 – 0,4 mm/O (24 pozycje)
Posuw poprzeczny: 0,01 – 0,2 mm/O (32 pozycje)
Gwintowanie metryczne: M 0,4 – 10 (29 kroków)
Gwintowanie calowe: 56 – 4 Gg/1″
Skok suwaka dłuta: 90 mm
Skok suwaka poprzecznego: 168 mm
Wysokość uchwytu dłuta: 16 x 16 mm
Stożek pojedynczej głowicy: MK 3
Prowadnica wrzeciennika: 100 mm (Ø38)
Informacje o produkcie
Długość: 1749 mm
Szerokość: 740 mm
Wysokość: 566 mm
Waga: 350 kg
Zakres dostawy
Uchwyt z 3 szczękami 160 mm
Stałe punkty środkowe MK3 i MK5 oraz tuleja redukcyjna
4-krotny uchwyt dłuta do płytek dłuta do 16 x 16 mm
Zestaw kół zapasowych
uchwyt i osłona dłuta
osłona przeciwbryzgowa i płyta wiórowa
klucze do obsługi
Dostarczana z instrukcją obsługi i certyfikatem CE zgodnym z Dyrektywą Maszynową 2006/42/CE i Dyrektywą EMC 2014/30/CE
