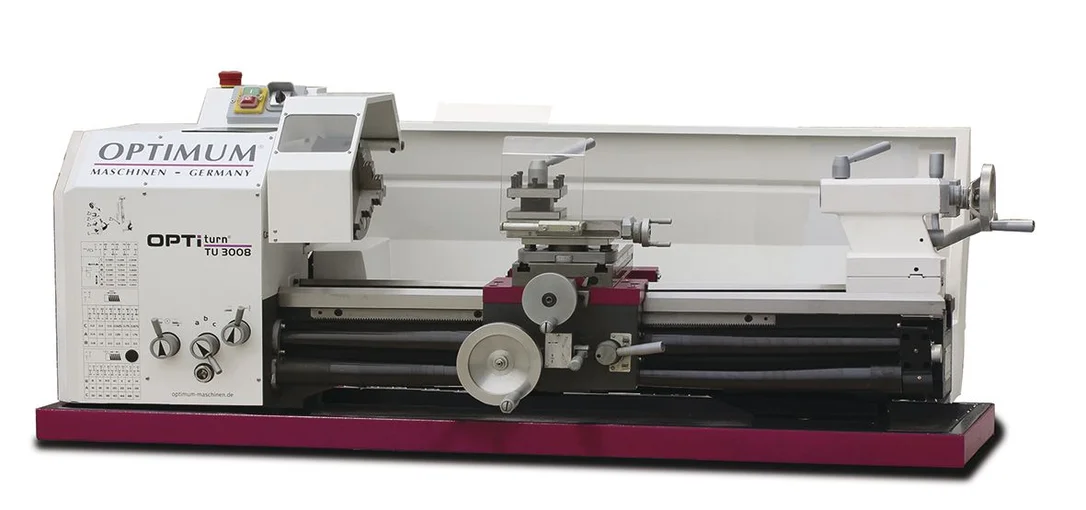

Optimum Optiturn TU3008 Tokarka do metalu 800 mm 400V Funkcje specjalne
Hartowane indukcyjnie i precyzyjnie szlifowane prowadnice łoża pryzmowego
Gwarantowana dokładność współosiowości końcówki wrzeciona lepsza niż 0,009 mm
Dokładność zaokrąglenia uchwytu lepsza niż 0,04 mm
Wysokie i precyzyjne wykończenie
Mocne żebrowane łoże pryzmatyczne wykonane z żeliwa szarego, hartowane indukcyjnie i precyzyjnie szlifowane
Płynnie działający napęd posuwu z zaokrąglonymi kołami zębatymi, pracujący w kąpieli olejowej.
Z wałkiem posuwowym do nacinania gwintów lub automatycznego toczenia wzdłużnego.
Automatyczny napęd wrzeciona wzdłużnego / poprzecznego
Wszystkie prowadnice są regulowane za pomocą kluczy V
Przełącznik wyboru w prawo – w lewo
Walcowane wrzeciono trapezowe jest podparte na 2 spiekanych łożyskach.
Łożyska oporowe
Luźna głowica może być przesuwana o +- 5 mm do obracania stożków, z dźwignią szybkiego zacisku i precyzyjnym odczytem 0,02 mm
Przygotowany do instalacji reguł pomiaru
Trumpy
Duży wylot ø 36 mm
Podawanie wzdłużne i poprzeczne
Z mocnym silnikiem 1,1 kW
Wrzeciono Camlock 4
Bezpieczeństwo
Oddzielny wyłącznik awaryjny, oddzielny przycisk uruchamiania i zatrzymywania
Napięcie bez obciążenia; przyciski pracy przy niskim napięciu
Mikrowyłączniki w skrzyni biegów i osłonach uchwytu
Duża osłona dłuta na ramieniu
Osłona śruby wrzeciona i nakrętki
Zastosowania
Do toczenia powierzchni, toczenia wzdłużnego i poprzecznego, fazowania, toczenia stożkowego i nacinania gwintów
Pracownicy domowi, warsztaty do toczenia bębnów hamulcowych, ośrodki szkoleniowe i szkoły, ogólna konserwacja, dział badawczo-rozwojowy
Dane techniczne
Napięcie V 3×400
Moc kW 1.1
Wysokość środka mm 150
Odległość od środka mm 800
Średnica obrotu nad łóżkiem mm 300
Średnica obrotu nad prowadnicą mm 180
Szerokość łóżka mm 180
Liczba prędkości 6
Prędkość obrotowa wrzeciona min-1 150-2000
Spilkonus MK 5
Końcówka wrzeciona Zamek krzywkowy DIN55029 Zamek krzywkowy nr 4
Otwór wrzeciona mm 36
Posuw wzdłużny mm/O 0,085-0,832
Podawanie poprzeczne mm/O 0,01-0,1
Gwintowanie metryczne M 0,2-3,5
Gwint calowy Gg/1″ 56-8
Prowadnica dłuta do podjazdów mm 65
Odległość przesuwu suwaka poprzecznego mm 150
Wysokość uchwytu dłuta mm 25×25
Luźna głowica Konus MK 3
Głowica luźna mm 70
Waga kg 260.00
Wymiary (dł. x szer. x wys.) mm 1500×720 x690
Zakres dostawy
Uchwyt z 3 szczękami 160 mm
Stały punkt środkowy MK3
Stały punkt środkowy MK5
Tuleja redukcyjna
Osłona uchwytu i dłuta, osłona przeciwbryzgowa i płyta na wióry
4-krotny uchwyt na dłuto
Zestaw kół zapasowych
Klawisze sterujące
Protokół odbioru
Instrukcja obsługi, oznaczenia, znak CE i certyfikat CE zgodnie z dyrektywą maszynową 2006/42/CE i dyrektywą EMC 2014/30/CE.
Wskazówka: dostarczany bez podstawy, nie zapomnij zamówić go z nią 713440409.
