Description

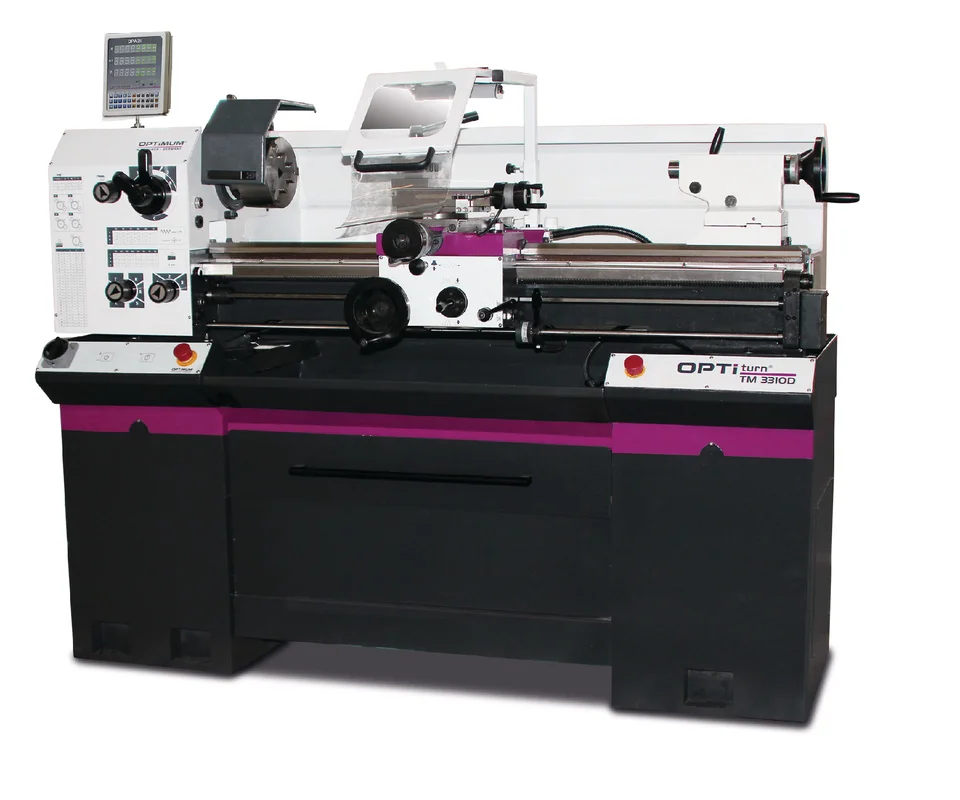

Optimum Optiturn TM3310D Tokarka do metalu 1000 mm 400V Funkcje specjalne
W pełni wyposażona tokarka do metalu z przekładnią olejową, z cyfrowym odczytem DPA31 zamontowanym na 3 osiach.
Hartowane indukcyjnie i precyzyjnie szlifowane prowadnice łoża pryzmowego
Gwarantowana dokładność współosiowości końcówki wrzeciona lepsza niż 0,015 mm
Komponenty elektryczne Siemens lub Schneider
Wszystkie prowadnice klinowe po regulacji.
Wysokie i precyzyjne wykończenie
Płynnie działający napęd posuwu z zaokrąglonymi, hartowanymi i szlifowanymi kołami zębatymi, pracującymi w kąpieli olejowej.
Obrót w lewo/prawo za pomocą dźwigni na wózku
Wrzeciono kontrapunktu jest hartowane i polerowane
Perfekcyjnie zamontowany wał główny zapewnia wysoką nośność dzięki precyzyjnym łożyskom kulkowym
Z odczytem cyfrowym DPA31 zamontowanym na 3 osiach
– Przyjazna dla użytkownika klawiatura membranowa, odporna na zachlapania, uszczelniona i bez połysku
– Dostarczany czujnik do wykrywania prędkości wrzeciona
– Bardzo wysoka dokładność pracy
– Znaczne skrócenie czasu produkcji
– Zmniejszony poziom błędów
– Wyświetlacz: oś X, Y / Z0, Z z 8 cyframi LED (pierwsza cyfra)
Trumpy
Z mocnym silnikiem 1,5 kW
Z hamulcem elektromagnetycznym
Oprawy oświetleniowe LED do maszyn
Z odczytem cyfrowym zamontowanym na 3 osiach.
Rama z blachy stalowej i kolektor wiórów
Bezpieczeństwo
Oddzielny wyłącznik awaryjny (lewy i prawy, oddzielny przycisk uruchamiania i zatrzymywania)
Napięcie bez obciążenia; przyciski sterujące niskiego napięcia 24 V
Mikrowyłączniki w skrzyni biegów i osłonach uchwytu
Ścianka przeciwbryzgowa i tacka na wióry; duża osłona dłuta z oświetleniem LED
Ekranowanie Leispil
Hamulec elektromagnetyczny
Kółka testowane zgodnie z normą EN23125
Dźwignie przełączające przetestowane zgodnie z cyklem życia EN ISO 13849
Zastosowania
Toczenie płaskie, wzdłużne i poprzeczne, fazowanie, toczenie stożkowe i gwintowanie
Pracownicy domowi, warsztaty do toczenia bębnów hamulcowych, ośrodki szkoleniowe i szkoły, ogólna konserwacja, dział badawczo-rozwojowy
Dane techniczne
Napięcie V 3×400
Moc kW 1,5
Wysokość środka mm 165
Odległość środkowa mm 1000
Średnica obrotu nad łóżkiem mm 330
Średnica obrotu nad prowadnicą mm 216
Szerokość łóżka mm 190
Liczba prędkości 9
Prędkość wrzeciona min-1 65 – 2000
Spilkonus MK 5
Końcówka wrzeciona Camlock DIN55029 D1-4″
Otwór wrzeciona mm 38
Posuw wzdłużny mm/O 0,02 -0,4 (24)
Posuw poprzeczny mm/O 0,01 – 0,2 (32)
Gwintowanie metryczne M 0,4 – 10 (29)
Gwint calowy Gg/1″ 56 – 4
Przecinak do podjazdów mm 90
Odległość przesuwu suwaka poprzecznego mm 168
Wysokość uchwytu dłuta mm 16×16
Luźna głowica Konus MK 3
Głowica luźna mm 100 (ø38)
Waga kg 440.00
Wymiary (dł. x szer. x wys.) mm 1760x745x1320
Zakres dostawy
Jeden uchwyt z 3 szczękami ø 160 mm, montaż bezpośredni
Tuleja redukcyjna MK5 – MK3
2 Stałe centra MK3
Zestaw kół zapasowych
Klawisze sterujące
Wypełniony wysokiej jakości olejem przekładniowym
Instrukcja obsługi w języku niderlandzkim, oznaczenia, znak CE i certyfikat CE zgodnie z dyrektywą maszynową 2006/42/CE i dyrektywą EMC 2014/30/CE.
