Description
Zastosowanie:

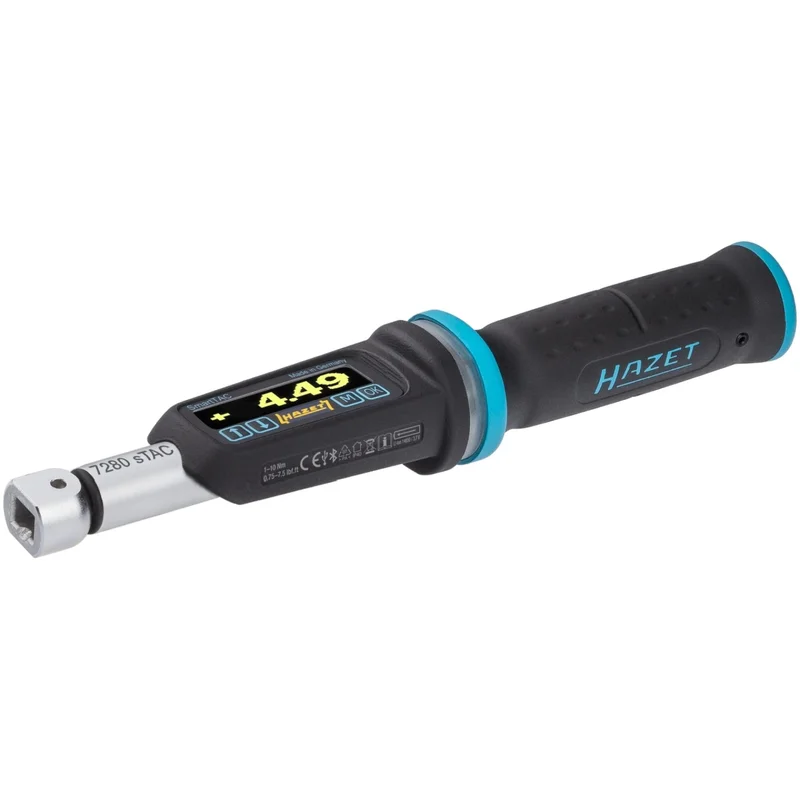

Do bardzo precyzyjnych skręceń wykonanych przy użyciu klucza z regulowanym momentem obrotowym/kątem obrotu, w których wymagana jest wysoka dokładność lub konieczne jest dokumentowanie procesów, np. w przypadku elementów konstrukcyjnych silników, zwłaszcza śrub głowicy cylindrów, przy budowie maszyn o zwiększonych wymaganiach (. w robotyce itp.)
Technologia Smart gotowa na czwartą rewolucję przemysłową (Industrie 4.0)
Klucz dynamometryczny wraz ze świadectwem kalibracji DAkkS
Wraz z grzechotką zapadkową wymienną 6401-1 Zewnętrzny kwadrat 6,3 = 1 4
Długość z narzędziem/bez narzędzia nasadowego: 290,5 mm/260 mm
Technologia Smart HAZET obejmująca opcjonalną aplikację SmartTAC oraz interfejs Low Energy Bluetooth 4.1 (może podlegać krajowym ograniczeniom dopuszczenia) umożliwiająca bezproblemową wymianę danych w czasie rzeczywistym, a tym samym wyświetlanie procesu dokręcania na przenośnych urządzeniach końcowych, takich jak smartfony (smartwatche) i tablety PC, oraz interfejs USB C umożliwiający zaprogramowanie klucza dynamometrycznego/kątowego i zapisywanie danych procesu przykręcania za pomocą notebooka i komputera stacjonarnego.
Wszystkie klucze dynamometryczne/kątowe mogą być również używane samodzielnie, bez aplikacji SmartTAC
Wyjątkowa, ergonomiczna, dostosowana do użytkownika konstrukcja HAZET całego narzędzia umożliwia profesjonalne wykorzystanie
Dzięki redukcji wielkości oraz integracji płytki scalonej z rurą główną uzyskano wymiary, które są osiągalne w przypadku małych kluczy dynamometrycznych/kątowych od 1 Nm
Stopień ochrony IP40
Wyświetlacz i klawiatura foliowa zabezpieczone przed wodą rozpryskową
Sprawdzone zgodnie z normą DIN EN ISO 6789-2:2017
Interfejs USB C do programowania kluczy dynamometrycznych/kątowych oraz dokumentowania danych dokręcania śrub za pośrednictwem notebooka i komputera stacjonarnego
W zestawie standardowy wymienny akumulator litowo-jonowy, typ 14650/3,7 V, ładowanie bezpośrednie przy narzędziu za pośrednictwem wtyczki USB C
W zestawie kabel USB 3.1/AC o długości 1 m
Funkcje: 7000 sTAC
Duży, czytelny wyświetlacz OLED o dużym kontraście, z możliwością przyciemniania i obrotu o 180°
Wskazanie wartości pomiaru za pomocą czcionki 13 mm wraz z oceną operacji dokręcania (OK/nie OK)
Odchylenie wskazania momentu obrotowego w prawo i w lewo: od ±1%/±1 cyfra
Odchylenie wskazania kąta obrotu w prawo i w lewo: ±1%/±1°
Zakres kąta obrotu w ujęciu sumarycznym: od 0° do 999°
Tolerancja momentu obrotowego dla prawidłowych wskazań (kolor zielony): regulacja w zakresie ±1 do 10%
Tolerancja kąta obrotu dla prawidłowych wskazań (kolor zielony): regulacja w zakresie od 1° do 90°
Regulowane jednostki momentu obrotowego: Nm, lbf ft, lbf in, lub kgf m
Możliwość ustawienia/zaprogramowania parametru długości efektywnej dla innych narzędzi wymiennych od 0 mm do 250 mm
(wymóg dla przeprowadzenia prawidłowego pomiaru momentu obrotowego/kąta obrotu)
4 sposoby sygnalizacji przebiegu czynności dokręcania sygnał akustyczny (brzęczyk), alarm wibracyjny, aktualne wskazanie cyfrowe oraz widoczna z każdego położenia sygnalizacja LED 360° z funkcją sygnalizatora świetlnego
Wartość progowa, stopień ostrzegania: regulowane w zakresie od 50% do 99%
Ustawiana sygnalizacja, włączanie/wyłączanie sygnału akustycznego (brzęczyka) oraz włączanie/wyłączanie wibracji
Funkcja resetu, przywracanie ustawień fabrycznych
Czas trybu czuwania: regulowany w zakresie od 1 min do 10 min.
Wskaźnik stanu naładowania baterii oraz wolnego miejsca w pamięci
Miejsce w pamięci, wraz z datą i godziną: do 3000 pomiarów
Możliwość zaprogramowania zestawów parametrów i harmonogramów czynności roboczych: 25 i 25
2 funkcje kontrolne: programowalna kontrola momentu obrotowego podczas dociągania do kąta i kontrola kąta podczas dociągania z momentem obrotowym
Funkcja blokady menu za pomocą definiowanego przez użytkownika 4-cyfrowego kodu dostępu w celu ochrony ustawień przed zmianami przez osoby nieupoważnione
Wyświetlanie wersji oprogramowania, numeru seryjnego i daty kalibracji oraz wskazanie serwisowe/licznik użycia
Języki menu: niemiecki, angielski, francuski, włoski, chiński
Opcjonalnie na zamówienie: oprogramowanie programistyczne i diagnostyczne w wersji na laptopy i komputery stacjonarne
Aplikacja SmartTAC do urządzeń końcowych z systemem Android do serii 7000-2 sTAC
W przygotowaniu: aplikacja SmartTAC do urządzeń końcowych z systemem IOS Apple
Klucze dynamometryczne / kątowe serii 7000-2 sTAC z interfejsem Bluetooth mają ważne dopuszczenie radiowe we wszystkich krajach UE, w Szwajcarii i Norwegii, w Chinach, Indiach, Korei Południowej i Turcji oraz mogą być tam sprzedawane. Dopuszczenia radiowe dla Meksyku, Republiki Południowej Afryki, USA i Kanady są obecnie w przygotowaniu.
Inne kraje na zapytanie.
W przypadku krajów bez dopuszczenia radiowego oferujemy możliwość zakupu kluczy dynamometrycznych / kątowych SmartTAC serii 7000-5 sTAC bez interfejsu Bluetooth. Można je podłączyć do notebooka i komputera stacjonarnego za pomocą złącza USB i łączyć z oprogramowaniem programistycznym i analitycznym. Przy braku interfejsu Bluetooth nie można korzystać z aplikacji SmartTAC na mobilnych urządzeniach końcowych.
Dokładność wyzwalania zgodnie z normą DIN EN ISO 6789-2:2017
Made in Germany
Końcówka: Napęd prostokątny 9 x 12 mm, Czop kwadratowy, masywny 6,3 mm (1/4”)
Wymiary: 260 mm
Masa netto (kg): 0.48 kg
min. maks. Nm: 1 10 Nm
lbf min.-maks.: 0.75 7.5
Tolerancja: 2 %
Długość części roboczej klucza dynamometrycznego min.-maks. l1 mm: 203.00 Nm
Siła potrzebna do wyzwolenia min.-maks. kg: 0.5 4.6 kg
Ilość zębów: 20 (Kąt załączenia 18°)
